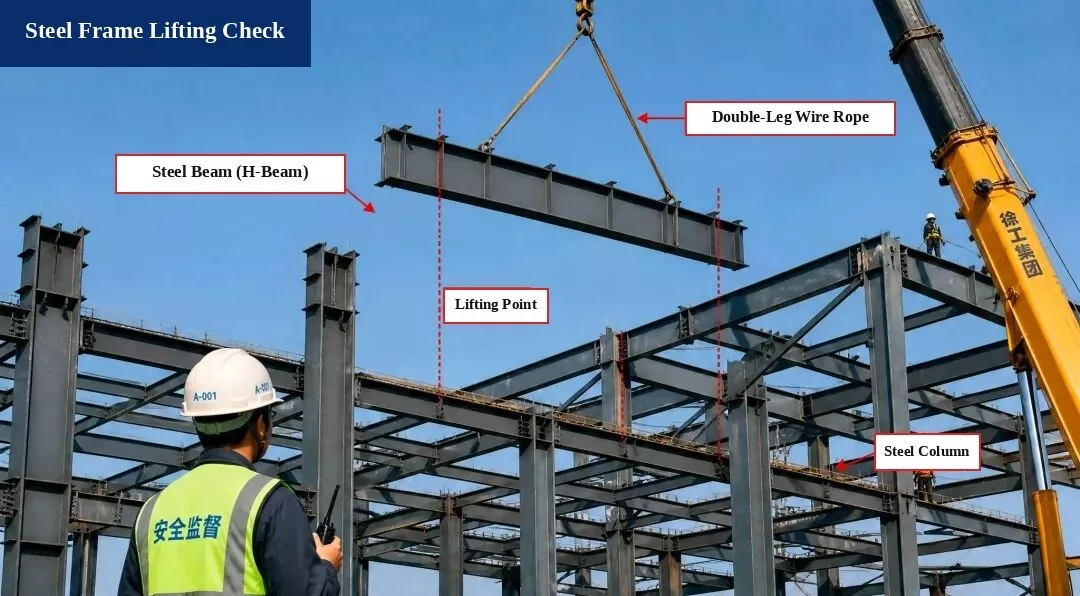

1. Պողպատե շրջանակի բարձրացման ստուգում (բարձրացման հաշվարկ)

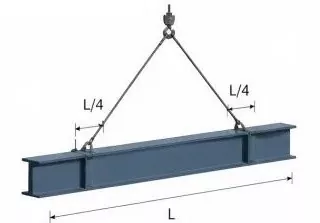

I. Բարձրացման դիագրամ

Անդամ.Պողպատե ճառագայթ H500×200×10×16, երկարություն L = 12,0 մ

Բարձրացնող միավորներ.Ճառագայթի յուրաքանչյուր ծայրից սահմանեք L/4

Պարսատիկ անկյուն.α ≈ 60°

II. Բեռի հաշվարկ

1. Ճառագայթի ինքնուրույն քաշը.
G = ρ × V = 78,5 կՆ/մ³ × 0,212 մ³/մ × 12,0 մ = 199,9 կՆ

2. Դինամիկ բեռի գործակից.Վերցրեք 1.1

3. Պարսատիկների քաշը.Անտեսված (աննշան)

4. Ընդհանուր բարձրացնող բեռ.
P = G × 1,1 = 219,9 կՆ

5. Պարսատիկ լարվածություն (Հավասարակշռված բեռ):
T = P / (2 × cos α) = 219,9 / (2 × cos 60 °) = 219,9 կՆ

III. Պարսատիկի անվտանգության ստուգում

1. Պարսատիկ տեսակը:φ20 պողպատե մետաղալար պարան, ճեղքող բեռ Fb = 360 կՆ

2. Անվտանգության գործոն (n):
n = Fb / T = 360 / 219.9 = 1.64 > 1.25

Համապատասխանում է ստանդարտ պահանջներին:

Ստուգեք եզրակացությունը.
Բարձրացման աշխատանքը անվտանգ է և համապատասխանում է կոդի պահանջներին:

Հղման ստանդարտներ

• Պողպատե կոնստրուկցիաների կառուցման ծածկագիր (GB 50755-2012)

• Շինարարությունում ամբարձման և բարձրացման անվտանգության տեխնիկական օրենսգիրք (JGJ 276-2012)

Անվտանգության նշումներ.

1. Ստուգեք պողպատե ճառագայթը, մետաղալարերը և ամբարձիչ գործիքները բարձրացնելուց առաջ՝ համոզվելու համար, որ դրանք անվտանգ են և հուսալի:

2. Հանձնարարեք նվիրված անձնավորության՝ ղեկավարելու բարձրացման գործընթացը: Ոչ ոք չի կարող կանգնել բարձրացված ճառագայթի տակ։

3. Անմիջապես դադարեցրեք բարձրացման աշխատանքները, երբ քամու արագությունը հասնի 6-րդ մակարդակի կամ ավելի բարձր:

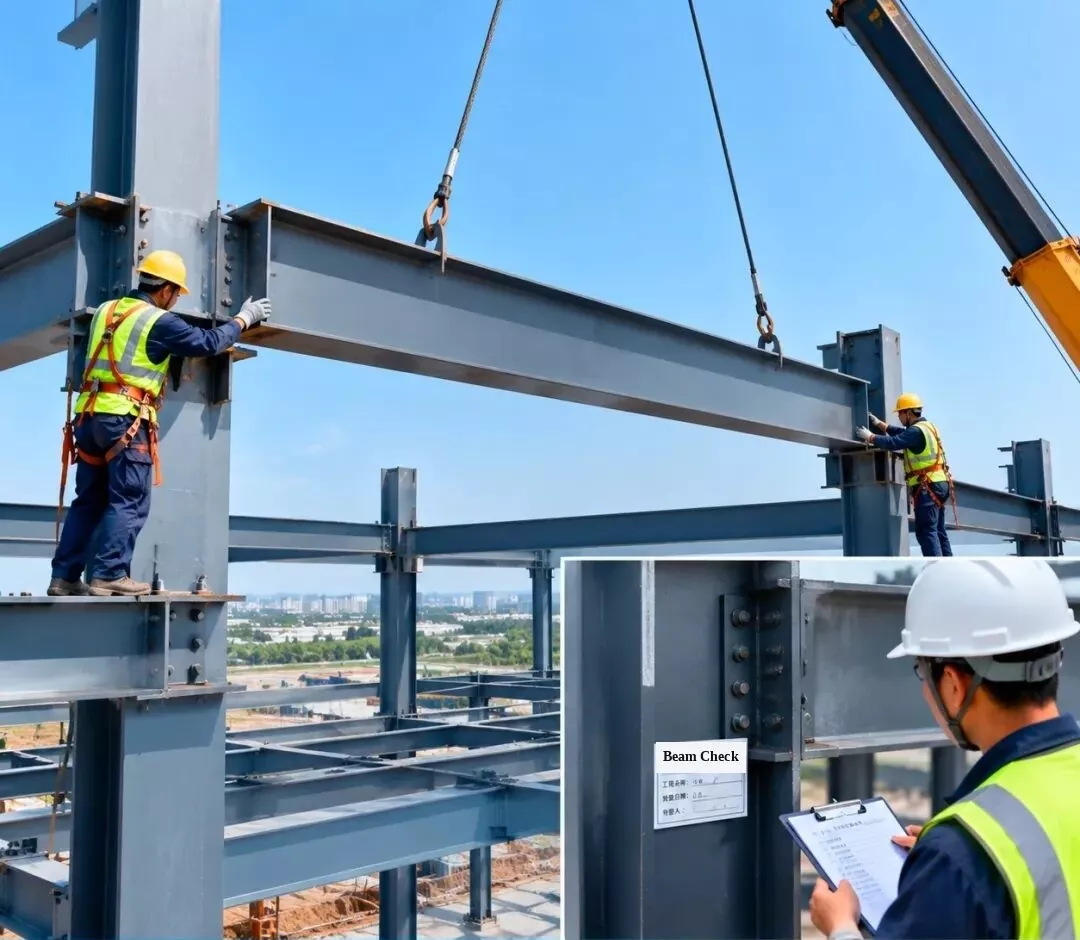

2. Պողպատե շրջանակի տեղադրում և ստուգում — պողպատե ճառագայթների տեղադրում

Բարձրացրեք պողպատե ճառագայթը իր պլանավորված դիրքի վրա, այնուհետև ստուգեք և հաստատեք միացման հոդերը՝ համոզվելու համար, որ տեղադրման որակը համապատասխանում է նախագծման պահանջներին:

[Ներդիր պիտակ սյունակի վրա. Steel Beam Installation Inspection | Ծրագրի անվանումը՝ Սեմինար #1 | Ստուգման ամսաթիվ | տեսուչ]

3. Պողպատե շրջանակի տեղադրում և ստուգում — Պողպատե տանիքի ֆերմայի տեղադրում

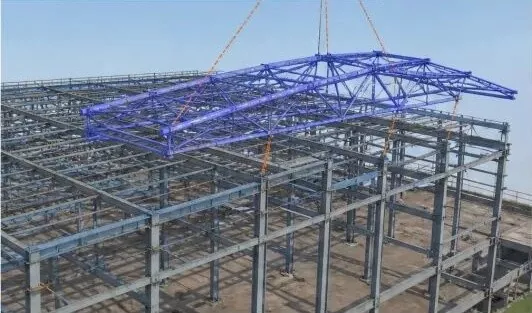

1. 3D BIM մոդելավորում.Մոդելավորեք տանիքի պողպատե ֆերմայի տեղադրումը` բարձրացման պլանը և տեղադրման կարգը բարելավելու համար:

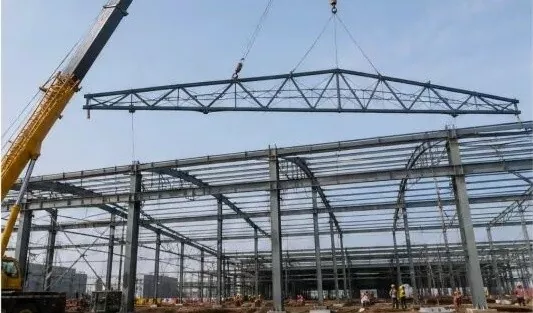

2. Տանիքի ֆերմայի բարձրացում.Օգտագործեք բեռնատար վերամբարձ կռունկը, որպեսզի բարձրացնեք ֆերմայը և դանդաղ դրեք այն իր դիրքում՝ պահպանելով այն հավասարակշռված:

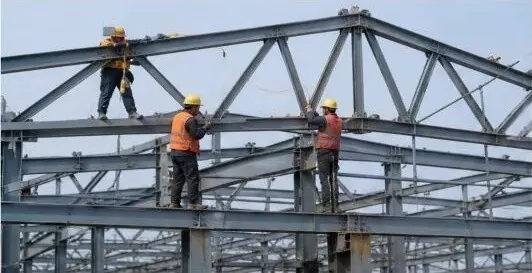

3. Դիրքորոշում և ժամանակավոր ամրացում.Տանիքի ֆերմայի տեղադրումից հետո ժամանակավորապես ամրացրեք այն և կարգավորեք դրա դիրքն ու բարձրությունը (բարձրությունը):

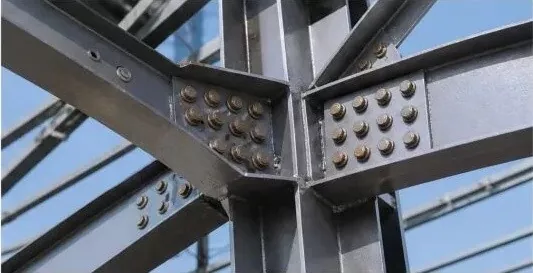

4. Բարձր ամրության պտուտակի միացում.Ամուր կապ ապահովելու համար ամրացրեք բարձր ամրության պտուտակները՝ համաձայն նախագծման կանոնների:

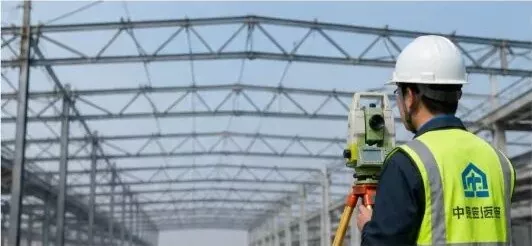

5. Տեղադրման ստուգում.Ստուգեք ֆերմայի բարձրությունը, բացվածքը, ճկումը (շեղումը) և ուղղահայաց հավասարեցումը, որպեսզի համոզվեք, որ դրանք համապատասխանում են ծածկագրին:

6. Ստուգման գրառում.Ստուգումն անցնելուց հետո լրացրեք գրանցման ձևը և անցեք շինարարության հաջորդ քայլին:

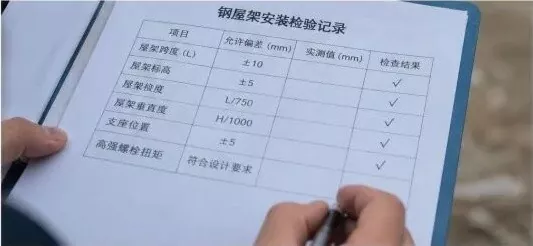

Պողպատե տանիքի ֆերմայի տեղադրման ստուգման արձանագրություն

Ստուգման կետ	Թույլատրված սխալ (մմ)	Չափված արժեք (մմ)	Ստուգեք արդյունքը
Ֆերմայի բացվածք (L)	±10	—	√ (անցում)
Ֆերմայի բարձրությունը (բարձրությունը)	±5	—	√ (անցում)
Ֆերմայի կռում (շեղում)	L / 750	—	√ (անցում)
Ֆերմայի ուղղահայաց հավասարեցում	Հ / 1000	—	√ (անցում)
Աջակցության դիրք	±5	—	√ (անցում)
Հեղույսի մեծ ոլորող մոմենտ	Համապատասխանում է դիզայնի պահանջներին	—	√ (անցում)

Հիմնական կառավարման կետերը.

Ստուգեք բոլոր մուտքային պողպատե մասերը տեղում՝ ստուգելու դրանց տեսակը, չափը և եռակցման որակը.
Օգտագործեք անվտանգ և գործնական բեռնաթափման պլան՝ բարձրացման անվտանգությունն ապահովելու համար.
Կարգավորեք և ամրացրեք ֆերմայը տեղում դնելուց անմիջապես հետո;
Բոլոր բարձր ամրության պտուտակները պատշաճ կերպով խստացրեք և փորձարկեք դրանց ոլորող մոմենտը ըստ ծածկագրի.
Կատարեք ամբողջական ստուգում՝ համոզվելու համար, որ տեղադրված կառուցվածքը համապատասխանում է նախագծման և ծածկագրի բոլոր պահանջներին:

4. Պողպատե շրջանակի տեղադրում և ստուգում — թեք պողպատե ճառագայթների տեղադրում

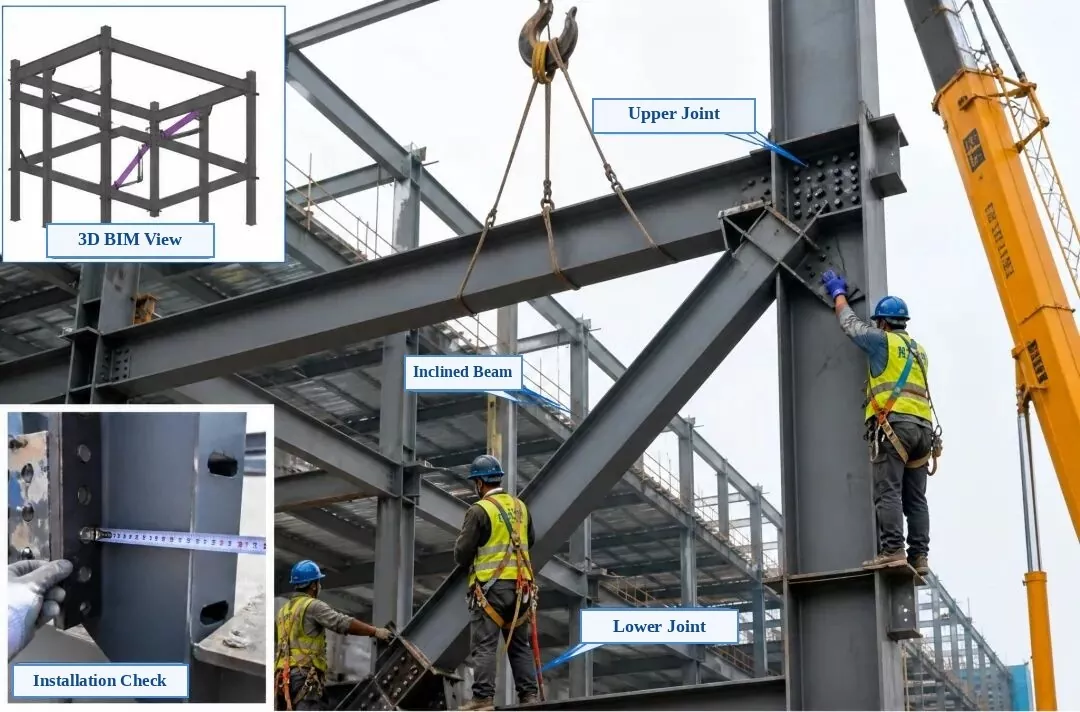

Քաղված լուսանկարների պիտակներ.Վերևի ձախ ներդիր. 3D BIM դիտում | Ներքևի ձախ ներդիր. Տեղադրման ստուգում | Հիմնական լուսանկար՝ վերին միացման հանգույց, թեք պողպատե ճառագայթ (անկյունագծային ամրացում), ստորին միացման հանգույց

Պողպատե շրջանակի տեղադրում և ստուգում — թեք պողպատե ճառագայթների տեղադրում

1. Նախնական տեղադրման ստուգում.Ստուգեք մասի համարը, չափը, պտուտակների անցքի դիրքերը և միացման ափսեի ուղղությունը: Համոզվեք, որ կոնտակտային մակերեսները հարթ են, մաքուր և առանց փորվածքների կամ յուղի:

2. Բարձրացում և դիրքավորում.Օգտագործեք երկու բարձրացնող կետեր, որպեսզի թեքված ճառագայթը դանդաղ բարձրացնեք իր տեղը: Ժամանակավորապես ամրացրեք այն և համոզվեք, որ և՛ վերին, և՛ ստորին հոդերը ճշգրտորեն համընկնում են պողպատե սյունի և ճառագայթի հետ:

3. Հավասարեցում և ճշգրտում.Կարգավորեք թեք ճառագայթի կենտրոնական գծի դիրքը, բարձրությունը և ուղղահայաց դասավորությունը՝ դիզայնի պահանջներին համապատասխան: Հավասարեցումից հետո ավարտեք մշտական կապը:

4. Միացման մեթոդ.Միացրեք բարձր ամրության պտուտակներով: Հավասարաչափ ամրացրեք դրանք կենտրոնից դեպի արտաքին երկու կողմերը, ինչպես պահանջում է դիզայնը, և նշեք յուրաքանչյուր պտուտակը վերջնական ձգման անցումների ստուգումից հետո:

5. Տեղադրման ստուգում.Ստուգեք կենտրոնական գծի դիրքը, բարձրությունը, ուղղահայաց հավասարեցումը, թիթեղների շփման խստությունը և պտուտակների ամրացման որակը: Ամեն ինչ պետք է համապատասխանի Պողպատե կոնստրուկցիաների շինարարության որակի ընդունման կանոնագրքին (GB 50205):

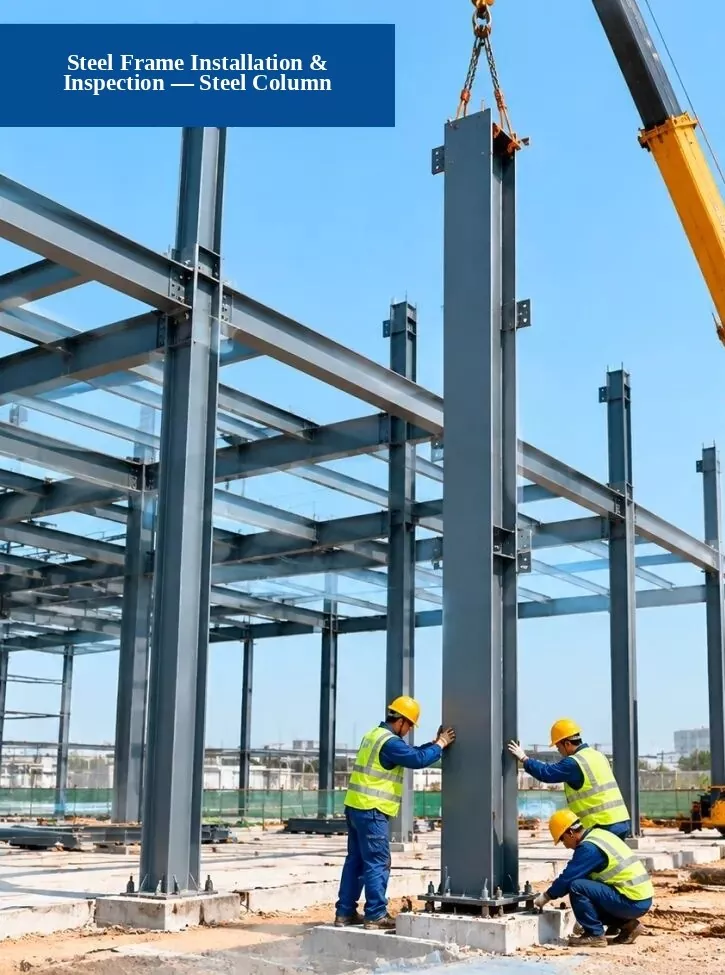

5. Պողպատե շրջանակի տեղադրում և ստուգում — պողպատե սյունակի տեղադրում

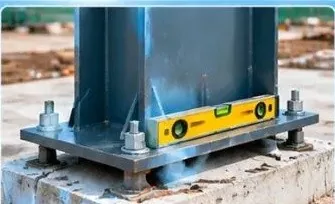

1. Հիմնադրամի ստուգում.Ստուգեք՝ արդյոք խարիսխի պտուտակների դիրքերը, հիմքի բարձրությունը և հիմքի չափերը համապատասխանում են նախագծման պահանջներին:

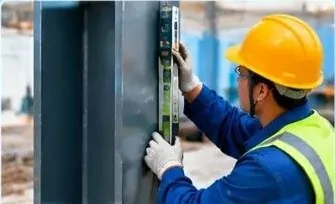

2. Ուղղահայաց հավասարեցման ստուգում.Օգտագործեք տոտալ կայան, լազերային կամ ուղիղ գծի մակարդակ՝ ստուգելու համար, թե որքան ուղիղ (ուղղահայաց) է կանգնած պողպատե սյունը:

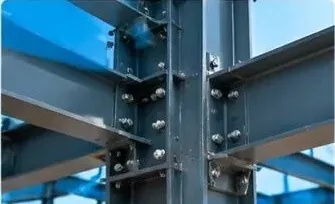

3. Կապի որակի ստուգում.Ստուգեք՝ արդյոք բարձր ամրության պտուտակները, եռակցումները և միացման թիթեղները համապատասխանում են ստանդարտ պահանջներին:

Շինարարության գործընթաց.1. Նախապատրաստական աշխատանքներ → 2. Բարձրացրեք և տեղադրեք պողպատե սյունը → 3. Տեղադրեք և ապահովեք → 4. ստուգում և ընդունում

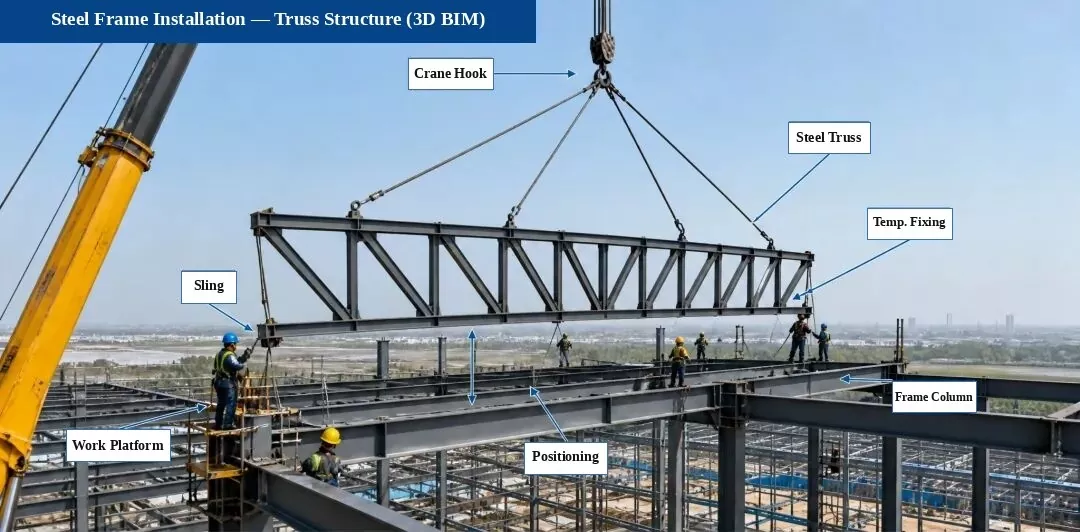

6. Պողպատե շրջանակի տեղադրում — ֆերմայի կառուցվածքի տեղադրում (3D BIM դիագրամ)

Տեղադրման գործընթացի հոսքը.Հարցում և նշում → Աջակցման ստուգում → Բարձրացում և տեղադրում → Ժամանակավոր ամրացում → Հավասարեցում և կարգավորում → Բարձր ամրության պտուտակի միացում → Եռակցում (անհրաժեշտության դեպքում)

Տեղադրման հիմնական կետերը.

Նախքան բարձրացնելը, կրկնակի ստուգեք աջակցության կենտրոնական գիծը, բարձրությունը և ներկառուցված մասերի դիրքերը.
Բարձրացման ժամանակ ամրացրեք քամու ուղեցույցի պարանները (տագլինգներ)՝ ֆերմայը կայուն պահելու համար.
Կարգավորեք և ժամանակավորապես ամրացրեք ֆերմայը տեղադրվելուց անմիջապես հետո՝ կանխելու ծռվելը կամ աղավաղումը.
Բարձր ամրության պտուտակների միացումները պետք է հետևեն դիզայնի և ծածկագրի կանոններին և խստացվեն պահանջվող ոլորող մոմենտով.
Եռակցման որակը պետք է համապատասխանի Պողպատե կոնստրուկցիաների շինարարության որակի ընդունման կանոնագրքի կանոններին (GB 50205):

Հիմնական ստուգման կետերը (Կայքի լուսանկարներ).

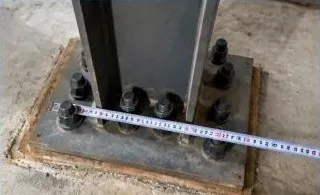

1. Աջակցություն և համատեղ ստուգում

Ստուգեք հենակետային պտուտակների, սալիկների և ներկառուցված մասերի դիրքերն ու բարձրությունները՝ համոզվելու համար, որ դրանք համապատասխանում են դիզայնի պահանջներին:

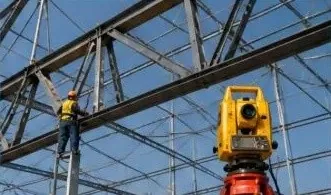

2. Ֆերմայի հավասարեցման ստուգում

Օգտագործեք տոտալ կայան՝ չափելու ֆերմայի կենտրոնական գիծը, բարձրությունը և ճկումը և կատարեք հավասարեցման ճշգրտումներ:

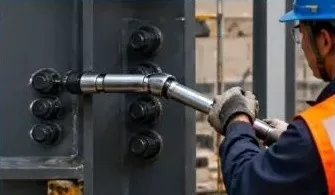

3. Հեղույսի բարձր ամրության ստուգում

Ստուգեք բարձր ամրության պտուտակների քանակը, չափը և պտտվող պտույտի ոլորող մոմենտը և նորից փորձարկեք դրանք, ինչպես պահանջվում է ծածկագրով:

Նշում.Այս նախագծում ֆերմայի կառուցվածքը նախապես հավաքվում է գործարանում և տեղում բարձրացվում է հատվածներով՝ ապահովելու ճշգրիտ տեղադրումը, որակը և անվտանգությունը:

7. Steel Frame & Profiled Metal Roof Sheet տեղադրում և ստուգում

Պողպատե շրջանակի տեղադրում և ստուգում

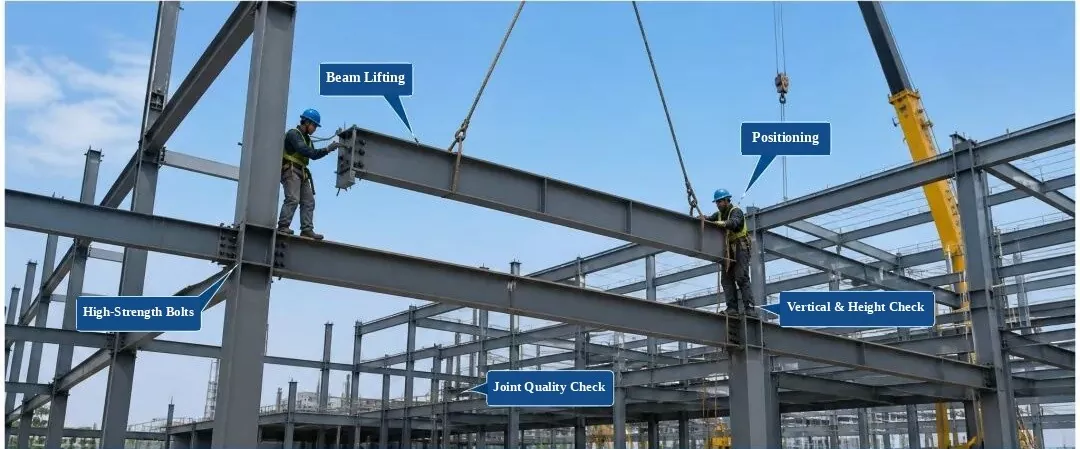

(Պիտակներ՝ ճառագայթների բարձրացում, դիրքավորում, բարձր ամրության պտուտակներ, ուղղահայաց և բարձրության ստուգում, հոդերի որակի ստուգում)

1. Մուտքային մասի ստուգում.Ստուգեք նյութի որակը, չափը, մակերեսի վիճակը և ուղիղությունը: Տեղադրեք միայն ստուգումն անցնելուց հետո:

2. Գործընթացի վերահսկում.Վերահսկեք մասերի դիրքը, բարձրությունը, ուղղահայաց հավասարեցումը և պտուտակների ամրացումը տեղադրման ժամանակ:

3. Ստուգման կետեր.Կենտրոնական գծի դիրքը, բարձրությունը, ուղղահայաց հավասարեցումը, մակերեսի հարթությունը և պտուտակների միացման որակը:

4. Որակի ստանդարտ:Պետք է համապատասխանի պողպատե կոնստրուկցիաների շինարարության որակի ընդունման կանոնագրքին (GB 50205-2020):

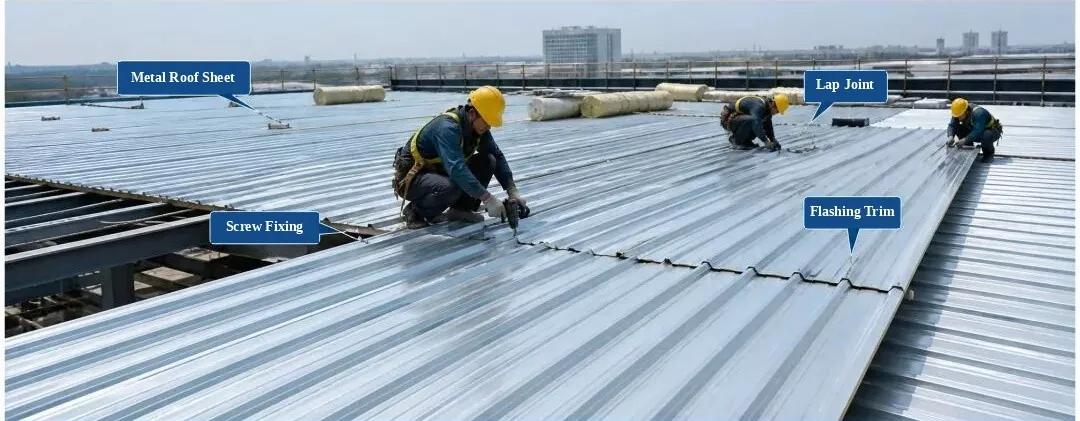

Պրոֆիլավորված մետաղական տանիքի թիթեղների տեղադրում և ստուգում

(Պիտակներ՝ տանիքի մետաղյա թիթեղ, կողային միացում, ինքնակպչուն պտուտակով ամրացում, թարթող կտրվածք)

1. Նյութի ստուգում.Ստուգեք վահանակի պրոֆիլը, հաստությունը, ծածկույթը և գույնը: Օգտագործեք միայն ստուգումն անցնելուց հետո:

2. Տեղադրման կանոններ.Վահանակները ճիշտ համընկնեք և ամուր ամրացրեք դրանք: Պահպանեք պտուտակների տարածությունը ստանդարտ սահմաններում, առանց բացակայող կամ անտեղի պտուտակների:

3. Ստուգման կետեր.Տանիքի հարթությունը, համընկնման լայնությունը, ամրացման կետերի հեռավորությունը և ջրամեկուսիչ մանրամասները:

4. Որակի ստանդարտ:Պետք է համապատասխանի մետաղական տանիքի ճարտարագիտության տեխնիկական կանոնագրքին (GB 50345-2012):

8. Պողպատե շրջանակի տեղադրում և ստուգում — Պողպատե աստիճանների և բազրիքների տեղադրում

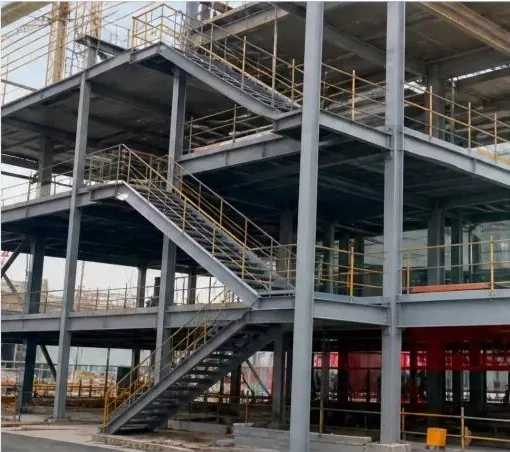

1. Ավարտված պողպատե աստիճաններ և բազրիքներ (կայքի լուսանկար)

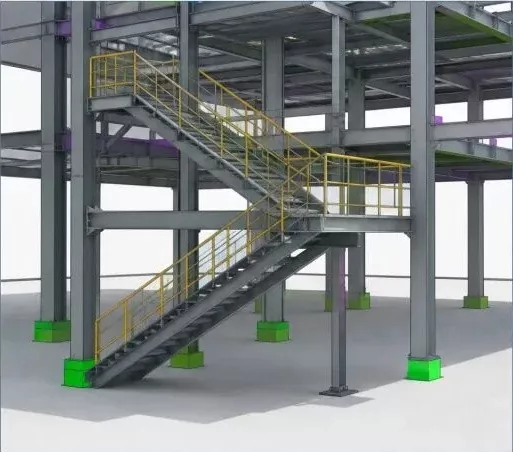

2. 3D BIM մոդել (պողպատե աստիճաններ և բազրիքներ)

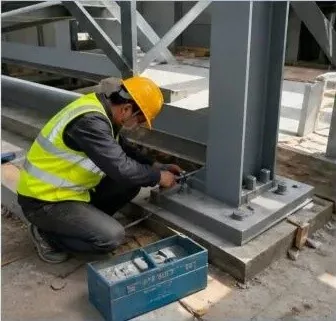

3. Պողպատե աստիճանների տեղադրում (աշխատանք տեղում)

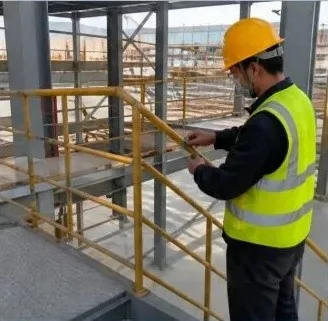

4. բազրիքի տեղադրում (աշխատանք տեղում)

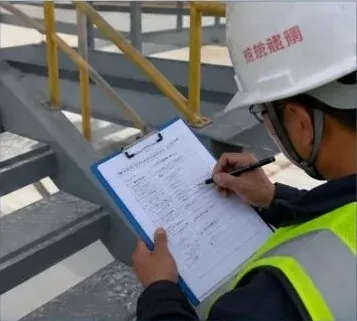

5. Տեղադրման որակի ստուգում (տեղանքի ստուգում)

Հրահանգներ:

Նախքան պողպատե աստիճանները և բազրիքները տեղադրելը, կրկնակի ստուգեք բաղադրիչի չափերը, բարձրությունները և դասավորության կենտրոնագծերը.
Պտուտակավոր միացումներ օգտագործելիս ստուգեք պտուտակի չափը, քանակը և մոմենտը՝ ամուր կապ ապահովելու համար.
Տեղադրված բազրիքները պետք է լինեն ամուր և ուղիղ, ամբողջական և հարթ զոդումներով, որոնք համապատասխանում են դիզայնի և ծածկագրի պահանջներին.
Տեղադրվելուց հետո կատարեք որակի ստուգում և լրացրեք ստուգման արձանագրությունը՝ ծրագրի որակն ապահովելու համար:

Պողպատե կոնստրուկցիաների շինարարության գործընթացի ստանդարտներ (պողպատե շրջանակներ)

Պողպատե կառուցվածքէսդրանք լայնորեն օգտագործվում են այսօրվա շինարարական շուկայում շենքերի շրջանակներ կառուցելու համար, և դրանք ապագայում կդառնան հիմնական ընտրությունը առաջնային շինարարական կառույցների համար: Պողպատե կոնստրուկցիաները ունեն բազմաթիվ ենթակատեգորիաներ, կառուցվածքի տեսակներ և բաղադրիչների տեսակներ: Կառուցվածքային համակարգի հիման վրա դրանք բաժանվում են չորս հիմնական տեսակի՝ պորտալի շրջանակներ, տիեզերական ցանցեր, ֆերմերներ և շրջանակային կառույցներ։
