Պողպատե կոնստրուկցիաների գործարանային շենքերի նախագծման և կառուցման ինը հիմնական կետ

Պողպատե կոնստրուկցիաների գործարանի շենքերլայնորեն ճանաչվել են շինարարական ճարտարագիտության մեջ, քանի որ դրանք արագ են կառուցվում, թեթև են իրենց քաշով, ունեն լավ սեյսմիկ արդյունավետություն և էկոլոգիապես մաքուր են: Արդյունաբերական շենքերի նախագծման մեջ դրանք աստիճանաբար փոխարինել են ավելի ծանր երկաթբետոնե կառուցվածքը։

Պողպատե կոնստրուկցիաները Չինաստանում երկար ժամանակ չեն օգտագործվում, և դրանց մանրամասն նախագծման և կառուցման տեխնիկան դեռ մշակվում է։ Չնայած պողպատե կոնստրուկցիաների արդյունաբերական շենքերը շատ առավելություններ ունեն, պողպատը որպես նյութ ունի նաև թերություններ, օրինակ՝ վատ հակահրդեհային դիմադրություն և կոռոզիայի հակում: Այս գործոնները պետք է հաշվի առնվեն ինչպես նախագծման, այնպես էլ շինարարության փուլերում:

I. Պողպատե կոնստրուկցիաների գործարանային շենքերի հիմնական առավելությունները

Ինչպես նշվեց ամփոփման մեջ, հիմնական առավելություններըպողպատե կոնստրուկցիաների արդյունաբերական շենքերհետեւյալն են. Նախ, շինարարության արագության առումով. պողպատե բաղադրիչները կարող են զանգվածաբար արտադրվել գործարանում. շինարարությունը պարզ է, իսկ մոնտաժը՝ արագ, ինչը զգալիորեն կրճատում է շինարարության ժամկետը։ Երկրորդ, ինքնակշռման առումով. շենքի կառուցվածքային քաշը կարող է կրճատվել մոտ 30%-ով; սա հատկապես խնայողական է հիմքի ցածր կրող հզորությամբ կամ սեյսմիկ ամրացման բարձր ինտենսիվությամբ տեղամասերում, որտեղ ընդհանուր տնտեսությունն ավելի լավ է, քան երկաթբետոնե կառուցվածքային համակարգերը: Վերջապես, շրջակա միջավայրի պաշտպանության առումով. պողպատե կոնստրուկցիաները պատկանում են էկոլոգիապես մաքուր շենքերի համակարգերի ընտանիքին. պողպատն ինքնին բարձր ամրության, բարձր արդյունավետությամբ նյութ է՝ վերամշակման բարձր արժեքով, և շինարարության ընթացքում այն ​​չի պահանջում կաղապարի ձևավորում:

II. Նկարչական դիզայնի կարևորությունը

Գծագրերը ցանկացած նախագծում շինարարության հիմքն են: Պողպատե կոնստրուկցիաների արդյունաբերական շենքի նախագծման փուլում շինարարական ստորաբաժանման պրոֆեսիոնալ տեխնիկները պետք է կազմակերպվեն համատեղ գծագրերի վերանայում իրականացնելու համար՝ ստուգելով գծագրերը «սխալների, բացթողումների, բախումների և թերությունների» համար, որպեսզի խնդիրները լուծվեն նախքան շինարարությունը սկսելը, և գծագրման խնդիրների ազդեցությունը որակի և ժամանակացույցի վրա նվազագույնի հասցվի: Պողպատե կոնստրուկցիաների նախագծի համար պետք է պատրաստվեն առանձին շինարարական կազմակերպությունների նախագծեր՝ պատրաստման և մոնտաժման փուլի համար. Արտադրության գործընթացի փաստաթուղթը պետք է ներառի արտադրության փուլում գտնվող յուրաքանչյուր գործընթացի և ենթակետի որակի ստանդարտները և տեխնիկական պահանջները, ինչպես նաև արտադրանքի որակն ապահովելու համար ընտրված հատուկ միջոցները:

III. Դիզայնի սկզբունքները ամրացման համակարգի համար

Շենքի տարածական վարքագիծն ապահովելու, դրա ընդհանուր կոշտությունը բարելավելու, երկայնական հորիզոնական ուժերը դիմակայելու և փոխանցելու, անդամների ավելորդ դեֆորմացիան կանխելու, սեղմող անդամների ծռվելուց խուսափելու և կառուցվածքի ընդհանուր կայունությունը երաշխավորելու համար հուսալի ամրացման համակարգը պետք է դասավորվի ըստ շենքի կառուցվածքային ձևի, կռունկի դասավորության, թրթռացող սարքավորումների աշխատանքի երկարության և բարձրության: Ջերմաստիճանի յուրաքանչյուր գոտի պետք է ապահովված լինի կայուն միջսյուների ամրացման համակարգով, որը դասավորված է տանիքի կողային հորիզոնական ամրացման հետ: Ներքևի սյունակի ամրացման դիրքը կարևոր գործոն է, որը որոշում է երկայնական դեֆորմացիայի ուղղությունը և ազդում ջերմային սթրեսի քանակի վրա. ստորին սյունակի ամրացումը պետք է տեղադրվի հնարավորինս մոտ ջերմաստիճանի գոտու կեսին, որպեսզի երկայնական անդամները, ինչպիսիք են կռունկի ճառագայթները, կարողանան ազատորեն ընդարձակվել և կրճատվել դեպի երկու ծայրերը, քանի որ ջերմաստիճանը փոխվում է: Երբ ջերմաստիճանի գոտին կարճ է, ստորին սյունակի ամրացման մի շարք սովորաբար տեղադրվում է մեջտեղում: Այնուամենայնիվ, երբ ջերմաստիճանի գոտին 150 մ-ից ավելի է, գոտու ներսում պետք է տեղադրվեն ստորին սյունակների ամրացումների երկու հավաքածու՝ երկայնական կոշտություն ապահովելու համար. դրանք պետք է տեղադրվեն ջերմաստիճանի գոտու միջին երրորդ մասում, որքան հնարավոր է, և կենտրոնից կենտրոն հեռավորությունը երկու հավաքածուների միջև չպետք է գերազանցի 72 մ-ը, որպեսզի խուսափեն ավելորդ ջերմային սթրեսից:

IV. Սեյսմիկ նախագծման հիմնական կետերը

Պողպատե կոնստրուկցիաների արդյունաբերական շենքի սեյսմիկ նախագծումն իրականացնելիս պետք է նշել հետևյալ կետերը. Նախ, ընդհանուր հատակագծի առումով, կառուցվածքի զանգվածը և կոշտությունը պետք է հավասարաչափ բաշխվեն այնպես, որ շենքը բեռնված լինի միատեսակ և դեֆորմացվի համակարգված ձևով. Պետք է խուսափել անհավասար կոշտությունից, քանի որ այն անբարենպաստ է ազդում սեյսմիկ աշխատանքի վրա: Լայնակի կառուցվածքի համար պետք է կիրառվի կոշտ շրջանակ կամ շրջանակ, որի տանիքի ֆերմայը կոշտ միացված է սյուներին, որպեսզի լիովին օգտագործվի պողպատի կրող հատկությունները և նվազեցնի լայնակի դեֆորմացիան: Երկրորդ, պողպատե կոնստրուկցիաների շենքերը սովորաբար ձախողվում են ոչ այն պատճառով, որ անդամների ամրությունը անբավարար է, այլ այն պատճառով, որ անդամները ճկվում են. հետևաբար, հատկապես կարևոր է լավ կազմակերպված ամրացման համակարգը, որը երաշխավորում է շենքի ընդհանուր կայունությունը: Վերջապես, երկրաշարժի ազդեցության ներքո տեղի է ունենում ցածր ցիկլի հոգնածություն, և դրա ազդեցությունը շենքի վրա պետք է հաշվի առնել նախագծման ժամանակ: Կառուցվածքային միացումների նախագծումը պետք է ապահովի, որ հոդերի խափանումը տեղի չունենա մինչև կառուցվածքային մասերի ամբողջական հատվածի զիջումը. անդամներին պետք է թույլ տրվի մտնել պլաստիկ փուլ, որպեսզի նրանք կարողանան ամբողջությամբ կլանել սեյսմիկ էներգիան և զարգացնել իրենց սեյսմիկ կարողությունները:

V. Ջերմային և հրդեհային դիմադրության նախագծման կարևորությունը

Պողպատե կոնստրուկցիաների արդյունաբերական շենքերունեն վատ հրդեհային դիմադրություն. Երբ պողպատը տաքացվում է 100 °C-ից բարձր, նրա առաձգական ուժը նվազում է, իսկ պլաստիկությունը մեծանում է ջերմաստիճանի բարձրացման հետ: Մոտ 250 °C-ի դեպքում պողպատի առաձգական ուժը փոքր-ինչ մեծանում է, մինչդեռ պլաստիկությունը նվազում է, ինչը հայտնի է որպես կապույտ փխրունություն: 250 °C-ից բարձր պողպատը սկսում է սողալ: Մոտ 500 °C ջերմաստիճանում պողպատի ամրությունն այնքան ցածր է, որ պողպատե կառուցվածքը կարող է փլուզվել: Հետևաբար, երբ պողպատե կառուցվածքի մակերևույթի ջերմաստիճանը գերազանցում է 150 °C-ը, պետք է ապահովվի ջերմամեկուսացում և հակահրդեհային նախագծում (սովորաբար ձեռք է բերվում ջերմակայուն, հակահրդեհային ծածկույթների կիրառմամբ):

-ի շինարարության մեջպողպատե կոնստրուկցիաների արդյունաբերական շենքեր, առաջանում են բազմաթիվ գործնական խնդիրներ; այստեղ մենք վերլուծում ենք միայն ամենաակնառուները:

VI. Շինարարության ընթացքում խարիսխի պտուտակների տեղադրում

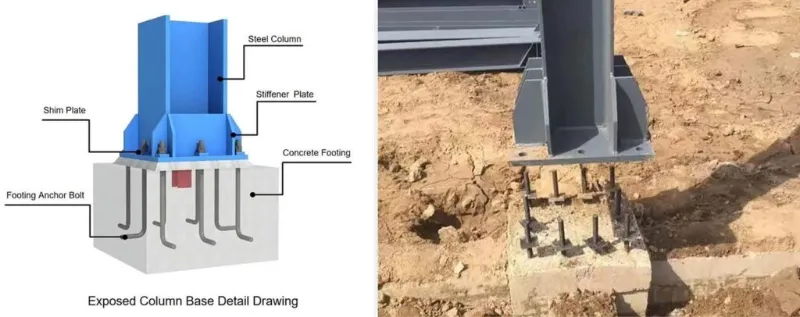

Կարելի է ասել, որ խարիսխի պտուտակների ամուր տեղադրումը հիմնարար է պողպատե կառուցվածքի արդյունաբերական շենքի կայունության համար: Խարիսխի պտուտակների ճշգրտությունը ուղղակիորեն ազդում է պողպատե կառուցվածքի դիրքավորման վրա: Խարիսխի պտուտակները պետք է տեղադրվեն խիստ ճշգրտությամբ՝ առանցքի շեղումը ±2,0 մմ, իսկ բարձրությունը ± 5,0 մմ: Նախքան սյունակի խարիսխի պտուտակները տեղադրելը, հորիզոնական հսկիչ ցանցի յուրաքանչյուր առանցք նախագծեք սյունի հիմքի վերին մակերևույթի վրա և փակեք օղակը, որպեսզի երաշխավորվի պտուտակների տեղադրման ճշգրտությունը. ապա նշեք սյուների արտաքին եզրերը՝ ըստ առանցքների։ Հենց որ տեղադրվի սյունակի խարիսխի պտուտակների հենակետը (հենակետը), անհրաժեշտ բարձրությունը տեղափոխեք պողպատե խողովակի շրջանակի վրա:

VII. Նախազգուշական միջոցներ բարձրացման ժամանակ

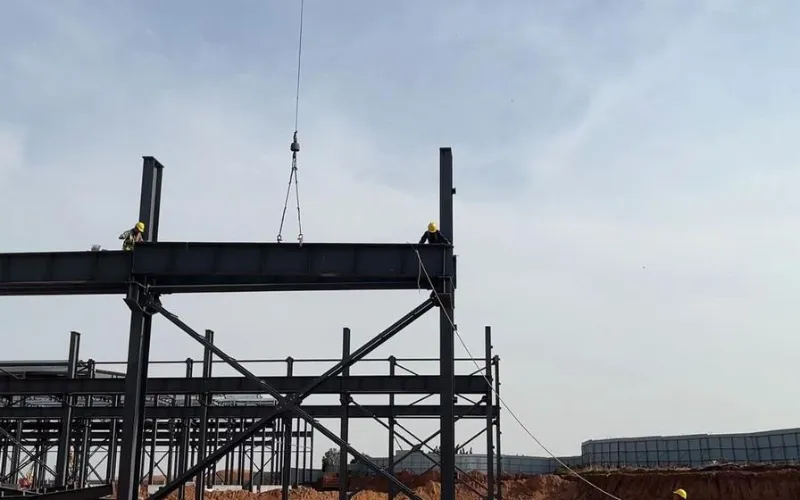

Հիմնական նախազգուշական միջոցները հետևյալն են. Նախ նշեք սյունակի ոտքի հիմքի ափսեի և խարիսխի պտուտակների կենտրոնական գծերը և մաքրեք սյունակի հիմքի կտրող անցքերը. պողպատե սյունը իր դիրքում գտնվելուց հետո կարգավորեք դրա բարձրությունը և ամրացրեք ընկույզները: Երկրորդ, մեկ տարածքում պողպատե սյուների տեղադրումից հետո տեղադրեք կապող ձողերը (միացնող անդամները), որպեսզի ապահովեն սյուների ընդհանուր կայունությունը և կանխեն դրանց դեֆորմացումը, երբ բարձրացվում են պողպատե ճառագայթները: Վերջապես, բարձրացրեք պողպատե ճառագայթները. միացրեք զույգ ճառագայթները օդի մեջ և կատարեք բարձր ամրության պտուտակների նախնական ամրացումը; առաջին ճառագայթը պետք է ամրացվի չորս լարերով, որպեսզի այն մի կողմ թեքվի:

VIII. Կռունկի ճառագայթային համակարգի տեղադրման դժվարությունները

Շինարարության ընթացքում կռունկների ճառագայթները պետք է տեղադրվեն խստորեն սյունակապակցված ծոցից՝ տեխնիկական պայմաններին համապատասխան: Հենց որ միջսյունակային ամրացումը տեղադրվի և միացվի, այն կազմում է համեմատաբար կայուն տարածական կոշտության միավոր; Այս ծոցից տեղադրումն ավելի անվտանգ է և նաև ապահովում է, որ կռունկի ճառագայթների տեղադրումը չի ազդում սյուների ուղղահայացության վրա: Տեղադրման ժամանակ սալաքարերը պետք է տեղադրվեն կռունկի ճառագայթների տակ, վերջի հատվածի մեծ շեղումներով. Այս շղթաները պետք է եռակցվեն իրենց տեղում, երբ կռունկի ճառագայթային համակարգը կարգավորվի, և ճառագայթները պետք է ճշգրտորեն համապատասխանեցվեն նախապես սահմանված դիրքավորման գծերին: Արգելակման համակարգը պետք է պաշտոնապես միացվի միայն կռունկի ճառագայթները կարգավորելուց և ամրացնելուց հետո: Երբ արգելակման թիթեղը միացված է կռունկի ճառագայթին բարձր ամրության պտուտակներով և օժանդակ ֆերմային՝ եռակցման միջոցով, հաջորդականությունը կարևոր է. այնուհետև կարգավորեք օժանդակ ֆերմայը, կպչեք այն արգելակման սալիկի վրա և կատարեք բարձր ամրության պտուտակների վերջնական ամրացումը. վերջապես, արգելակային թիթեղը զոդեք օժանդակ ֆերմայի վրա: Ե՛վ բարձր ամրության պտուտակների սեղմումը, և՛ արգելակման թիթեղի եռակցումը պետք է ընթանան յուրաքանչյուր թիթեղի կենտրոնից դեպի երկու եզրեր՝ թիթեղում ներքին լարվածությունը նվազեցնելու համար:

IX. Պողպատե բաղադրիչների կուտակում

Մոնտաժումն ավելի հեշտ դարձնելու համար պողպատե բաղադրիչները պետք է խելամիտ կերպով շարվեն տեղում հայտնվելուց հետո: Սկզբունքներն են. մոնտաժման համար շտապ անհրաժեշտ բաղադրիչները պետք է ուղղակիորեն տեղադրվեն տեղում՝ հետևելով բարձրացման հաջորդականությանը. բաղադրիչները, որոնք շտապ անհրաժեշտ չեն, պետք է ժամանակավորապես պահվեն կայքից դուրս: Դիզելիս սյուներն ու ճառագայթները առանձին պահեք և դրանք շարեք առանցքներով: Պահեստային բակը պետք է կառավարվի նշանակված անձնակազմի կողմից. բաղադրիչները պետք է հաշվվեն մատակարարման պահանջների և առաքման ցուցակի վրա, և գրանցումները պետք է ներկայացվեն: H-հատվածի անդամները պետք է պահվեն ուղղահայաց, երբեք հարթ: Յուրաքանչյուր բաղադրիչ պետք է ապահովված լինի առնվազն երկու կետով. Աջակցման կետերը պետք է տեղակայված լինեն անդամի ծայրերից տարածության մոտավորապես մեկ յոթերորդ մասում: Շերտերով շարելիս թույլատրվում է ոչ ավելի, քան երեք շերտ. Փայտե բլոկները պետք է ճիշտ տեղադրվեն շերտերի միջև, որպեսզի դրանք հարթ լինեն, իսկ աջակցության կետերը պետք է ուղղահայաց լինեն:
