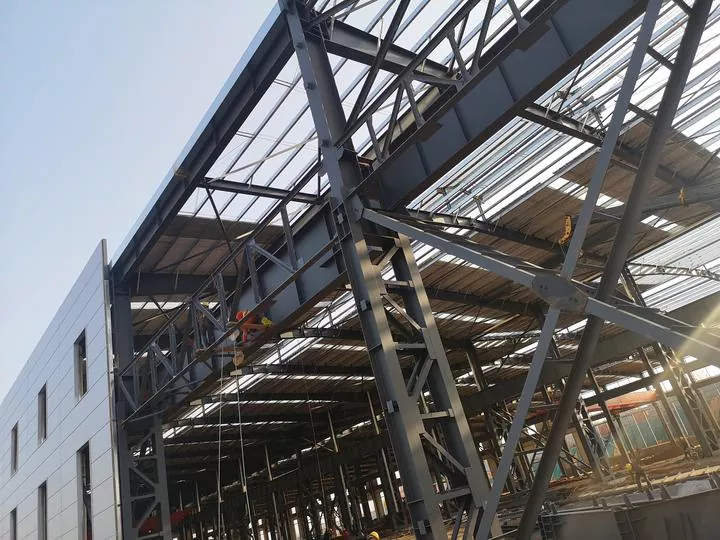

8 Ընդլայնված տեխնիկական հարցեր պողպատե կոնստրուկցիաների նախագծման և խափանումների վերլուծության վերաբերյալ

Նախորդ հատորում մենք բացատրեցինք յոթ հիմնարար հասկացություններ՝ ներառյալ սլացության հարաբերակցությունը, դիֆրագմայի էֆեկտը, կտրվածքի ուշացումը և շեղման սահմանը, կենտրոնանալով հիմնական թեմաների վրա, ինչպիսիք են անդամի կայունությունը, բեռի փոխանցումը և բաղադրիչների դասակարգումը:

Որպես այս մասնագիտականի երկրորդ հատորպողպատե կառուցվածքՀարց ու պատասխան շարքը, այս հոդվածը շարունակում է նախորդ բովանդակությունը և խորանում է մասնագիտացված թեմաների մեջ, որոնք ընդգրկում են նախագծման մեթոդոլոգիաները, նյութի հատկությունները և խափանումների մեխանիզմները, ներառյալ պլաստիկ դիզայնը, հետճկման ուժի օգտագործումը, երկրորդ կարգի վերլուծությունը, Բաուշինգերի էֆեկտը և փխրուն կոտրվածքը:

Q1. Ո՞րն է պլաստիկ դիզայնի մեթոդի հիմնարար սկզբունքը:

Պլաստիկ նախագծման մեթոդը վերաբերում է ստատիկորեն անորոշ պողպատե կառույցներին: Երբ կառուցվածքային տարրերի նախապես նշանակված գոտիներում լարվածությունը հասնում է պողպատի զիջման ուժին, ձևավորվում են պլաստիկ ծխնիներ, որոնք հնարավորություն են տալիս վերաբաշխել ամբողջ կառուցվածքի ներքին ուժը: Խիստ հսկողությունը պետք է իրականացվի հաշվարկի ընթացքում՝ խուսափելու փոփոխական մեխանիզմի ձևավորումից կամ կառուցվածքային չափազանց դեֆորմացիայից:

Q2. Անկյունային և անկյունագծային բրեկետների ֆունկցիոնալ տարբերությունները

Անկյունային ամրակները ծառայում են որպես հարթությունից դուրս հենարաններ՝ ապահովելու պողպատե ճառագայթների գլոբալ կայունությունը; Կառույցի ընդհանուր կողային դեֆորմացիան վերահսկելու համար ընդունվում են անկյունագծային ամրացումներ:

Q3. Առավելագույն կոշտության հարթության սահմանում

Այն հարթությունը, որտեղ խաչմերուկը պտտվում է իր հիմնական առանցքի շուրջ, սահմանվում է որպես առավելագույն կոշտության հարթություն: Պողպատե հատվածների մեծ մասն ունի երկու կենտրոնաձև հիմնական առանցք՝ հիմնական առանցքը՝ ավելի մեծ իներցիայի պահով և փոքր առանցքը՝ ավելի փոքր իներցիայի պահով:

Q4. Հետճկման ամրության հայեցակարգը

Երբ ճկվող անդամի ցանցում տեղի է ունենում տեղային ծռում, բաղադրիչն ակնթարթորեն չի կորցնի իր ողջ կրող հզորությունը, և որոշակի մնացորդային կրող կարողություն դեռևս կարող է պահպանվել: Դիզայնի տեսությունը, որն ամբողջությամբ օգտագործում և օգտագործում է այդպիսի մնացորդային հզորությունը, հայտնի է որպես նախագծման մեթոդ, որը հիմնված է ցանցի հետծռման ուժի վրա:

Q5. Երկրորդ կարգի պահի և երկրորդ կարգի էլաստոպլաստիկ վերլուծության բացատրություն

Պայմանական գծային վերլուծությունը անտեսում է լրացուցիչ ճկման պահը, որն առաջացել է կառուցվածքային դեֆորմացիայի հետևանքով: Ի հակադրություն, երկրորդ կարգի վերլուծությունը (երկրաչափական ոչ գծային վերլուծություն) հաշվի է առնում բեռների տակ կառուցվածքային դեֆորմացիայի արդյունքում առաջացած լրացուցիչ ճկման պահը, որտեղ բեռի և դեֆորմացիայի միջև կապը ներկայացնում է ոչ գծային բնութագրեր: Այս հիման վրա երկրորդ կարգի էլաստոպլաստիկ վերլուծությունը հետագայում ներառում է պողպատի նյութական ոչ գծային էլաստոպլաստիկ վարքագիծը գլոբալ կառուցվածքային հաշվարկի համար զիջելուց հետո:

Q6. Ի՞նչ է Բաուշինգերի էֆեկտը:

Այն բանից հետո, երբ պողպատը ենթարկվում է առաձգական բեռնման՝ պլաստիկ դեֆորմացիա առաջացնելու և այնուհետև բեռնաթափվելու համար, դրա զիջման ուժը նվազում է հետագա հակադարձ բեռնման ժամանակ, և բեռնաթափումից հետո մնում է անդառնալի մշտական ​​պլաստիկ դեֆորմացիա: Այս նյութական հատկությունը կոչվում է Բաուշինգերի էֆեկտ:

Q7. Շերտերի պատռման ձևավորման մեխանիզմը

Մնացորդային սթրեսը առաջանում է եռակցման կարերի սառեցման պատճառով եռակցումից հետո: Նիհար կամ անկաշկանդ պողպատե թիթեղները կարող են ազատորեն ընդարձակվել և կծկվել՝ ազատելով ներքին սթրեսը: Այնուամենայնիվ, հաստ թիթեղները կամ խստացված վահանակները զսպված են հարակից բաղադրիչներով և չեն կարող ազատորեն նեղանալ՝ առաջացնելով ափսեի մակերեսին ուղղահայաց առաձգական լարվածություն: Տեղական լարվածությունը խիստ զսպված տարածքներում կարող է մի քանի անգամ գերազանցել պողպատի զիջման ուժը՝ ի վերջո պատճառելով թիթեղը պատռվել իր հաստության ուղղությամբ, որը սահմանվում է որպես շերտավոր պատռում:

Q8. Ինչ տեսակի ձախողման ռեժիմ է փխրուն կոտրվածքը:

Փխրուն կոտրվածքը վերաբերում է կառուցվածքի հանկարծակի ձախողմանը առանց ակնհայտ պրեկուրսորների: Կոտրվածքի ժամանակ խաչմերուկի վրա իրական լարվածությունը շատ ավելի ցածր է, քան պողպատի զիջման ուժը և առաձգական ուժը: Այս ձախողման ռեժիմը ծագում է պողպատի ներսում փոքր ներքին թերությունների շարունակական տարածումից և ճաքերի անկայուն արագ ընդլայնումից: Երբ ճաքերը հասնեն կրիտիկական չափի, դրանք կընդլայնվեն չափազանց մեծ արագությամբ, առանց պլաստիկ դեֆորմացիայի նախազգուշացման նախքան ձախողումը, ինչը հանգեցնում է չափազանց բարձր ռիսկերի:

Փակման խոսք

Վերանայելով երկու հատորները. առաջին հատորը կենտրոնանում է անդամների կայունության վրա, մինչդեռ երկրորդը կենտրոնանում է նախագծման մեթոդների և ձախողման մեխանիզմների վրա: Համակցված միասին, դրանք հիմնականում ներառում են հիմնական մտահոգություններըպողպատե կառուցվածքճարտարագիտություն. ինչպես ապահովել անդամի կայունությունը, ինչպես իրականացնել կառուցվածքային հաշվարկ և ինչպես են նյութերը ձախողվում: Այս երեք փոխկապակցված ասպեկտները կազմում են պողպատե կառուցվածքի նախագծման հիմնական գիտելիքների շրջանակը:

Հուսով ենք, որ այս երկու հատորները կարող են օգնել ընթերցողներին ստեղծել հստակ հայեցակարգային համակարգ՝ թույլ տալով նրանց ճշգրիտ բացահայտել ինժեներական խնդիրների բնույթը և արագ որոշել համապատասխան վերլուծական մոտեցումները գործնական խնդիրների հանդիպելիս: Ընթերցողները կարող են հաղորդակցվել և քննարկել այլ շփոթեցնող տեխնիկական հայեցակարգեր, որոնք հանդիպում են ամենօրյա աշխատանքում:
