EIHE Steel Structure's Box Column Processing Flow & Engineering Application Achievements

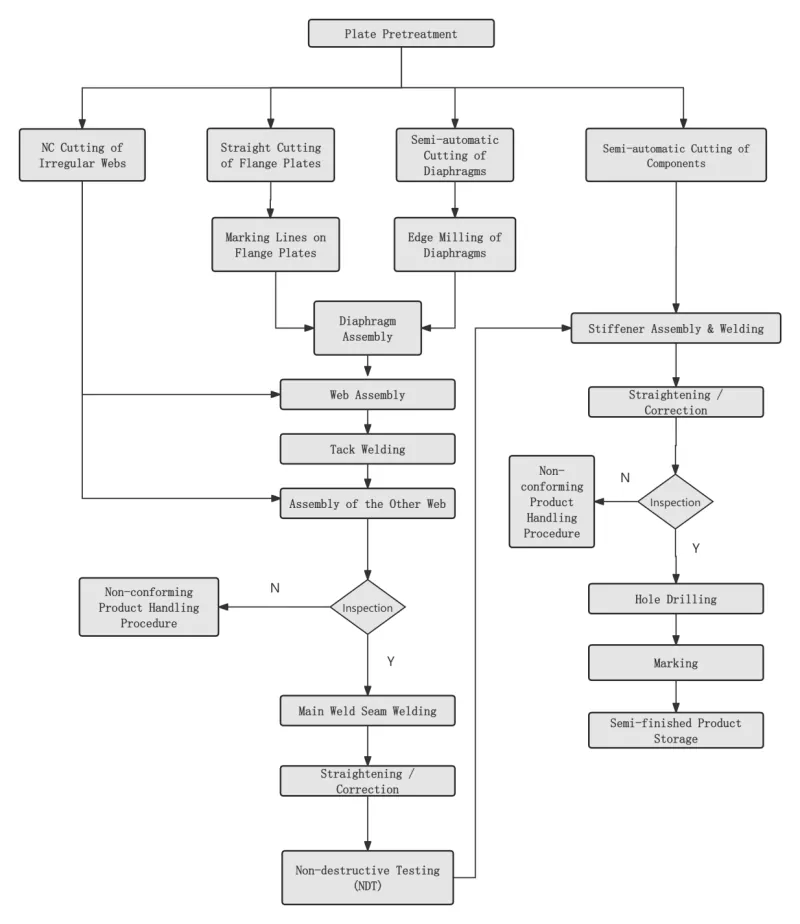

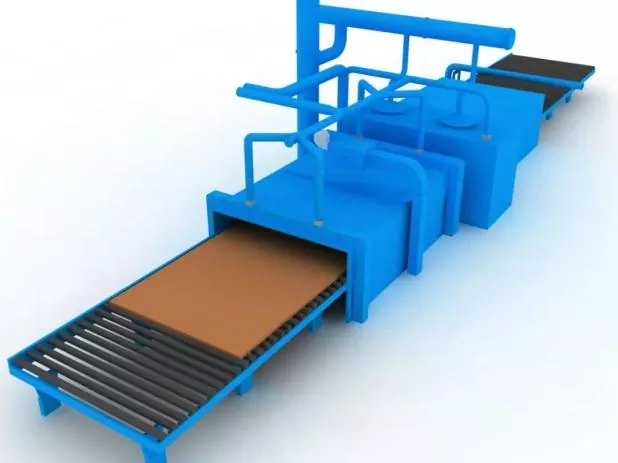

Քայլ 1 Պողպատե ափսեի մակերեսի նախնական մշակում

Անցկացվել է նախագծման կամ գործընթացի պահանջներին համապատասխան՝ նախքան պողպատե թիթեղը ծածկելը:

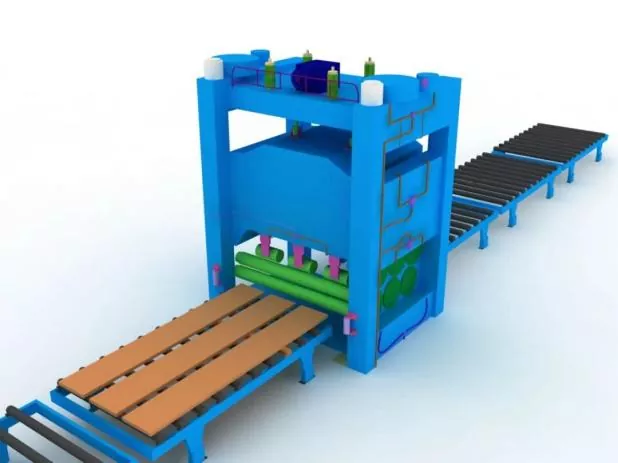

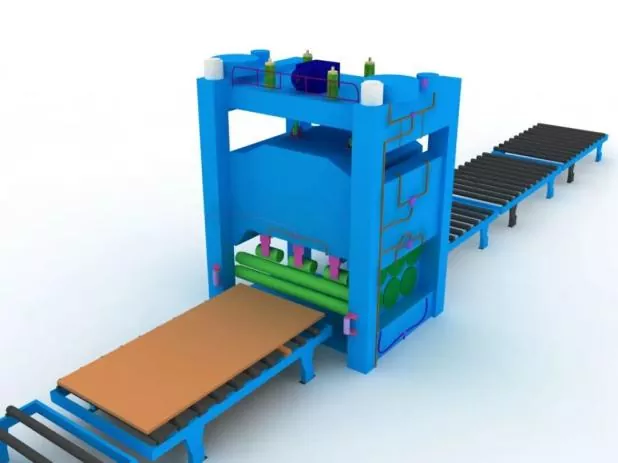

Քայլ 2 Պողպատե ափսեի ուղղում

Ընդհանուր շտկումը պետք է իրականացվի պողպատե թիթեղների նախնական մշակումից հետո՝ ապահովելու ծածկման ճշգրտությունը և թուլացնելու պողպատե թիթեղի ներքին մնացորդային սթրեսը:

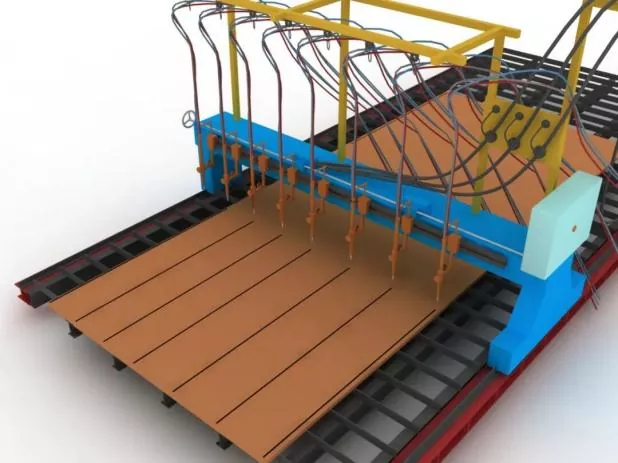

Քայլ 3 Մասերի կտրում և մաքրում

Նախքան կտրելը, կարգավորեք կտրող մեքենան, հաստատեք վարդակ մոդելը և ստուգեք օդի ճնշման կայունությունը:

Կտրման ընթացքում նախ տաքացրեք պողպատե ափսեի կտրող կարը և խստորեն վերահսկեք կտրման արագությունը:

Քայլ 4 Մասերի երկրորդական ուղղում

Կատարվում է պողպատե ափսեի ծածկումից հետո՝ ապահովելու հավաքման ճշգրտությունը և նվազեցնելու պողպատե թիթեղների ներքին մնացորդային սթրեսը:

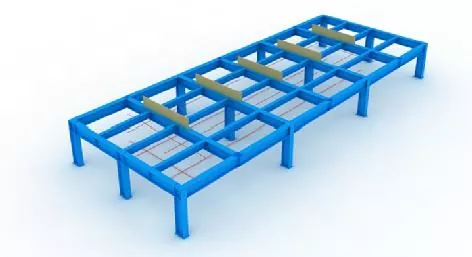

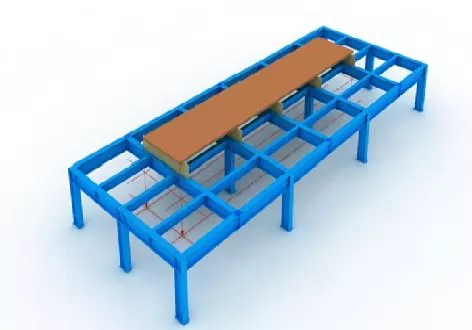

Քայլ 5 Ջիգերի և դասավորության գծերի կարգավորում

Հավաքվելուց առաջ նախ պետք է տեղադրվեն դասավորության գծերը և ճեղքերը:

Ջիգերի տեղադրման ժամանակ վերին բացվածքի հորիզոնական մակարդակը պետք է ապահովվի, և ապահովվեն բավարար կոշտություն և ամրություն:

Բոլոր ջոկերը և դասավորության գծերը կարող են օգտագործվել միայն նշանակված անձնակազմի կողմից ստուգվելուց և հաստատվելուց հետո:

Քայլ 6 Ստորին վահանակի դիրքավորում

Ճշգրիտ դիրքավորված է սանրվածքի բոբով և դասավորության գծերով:

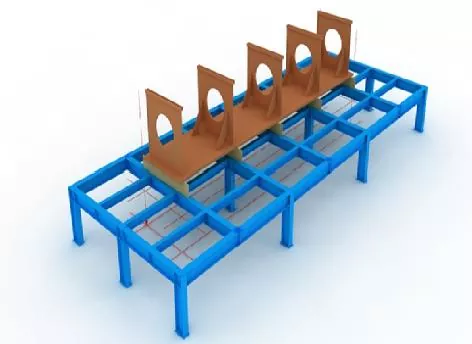

Քայլ 7 Դիֆրագմայի հավաքում

Նախքան դիֆրագմները հավաքելը, ստորին վահանակի վրա նշեք դիրքավորման գծերը և հղկող անիվով հեռացրեք գծերի երկու կողմերում լողացող ժանգը:

Դիֆրագմերը տեղադրվելուց հետո ամրացրեք դրանք կպչուն եռակցման միջոցով:

Քայլ 8 Վեբ հավաքում

Ցանցը հավաքվելուց և որակավորվելուց հետո այն պինդ ամրացրեք դիֆրագմայի վրա, այնուհետև ամրացրեք եռակցման միջոցով:

Քայլ 9 Վերին վահանակի հավաքում

Լրացրեք վերին վահանակի ճշգրիտ դիրքը սանրվածքով, այնուհետև ամրացրեք եռակցման միջոցով:

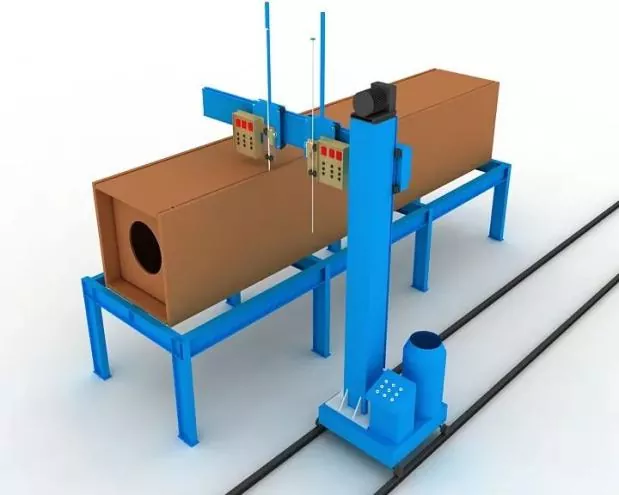

Քայլ 10 Դիֆրագմայի էլեկտրոսլագային զոդում

Դիֆրագմների համար ընդունված է միակողմանի էլեկտրասլագ եռակցում:

Եռակցման ժամանակ էլեկտրախարամով եռակցման անցքերի վերին և ստորին բացվածքներում պետք է տեղադրվեն պղնձե թևեր աղեղի մեկնարկի և մարման համար:

Եռակցման հոսանքը և լարումը պետք է խստորեն վերահսկվեն եռակցման գործընթացի ընթացքում, և ուշադրություն պետք է դարձնել ցանցի վրա էլեկտրախարամային եռակցման տարածքի գույնի փոփոխությանը:

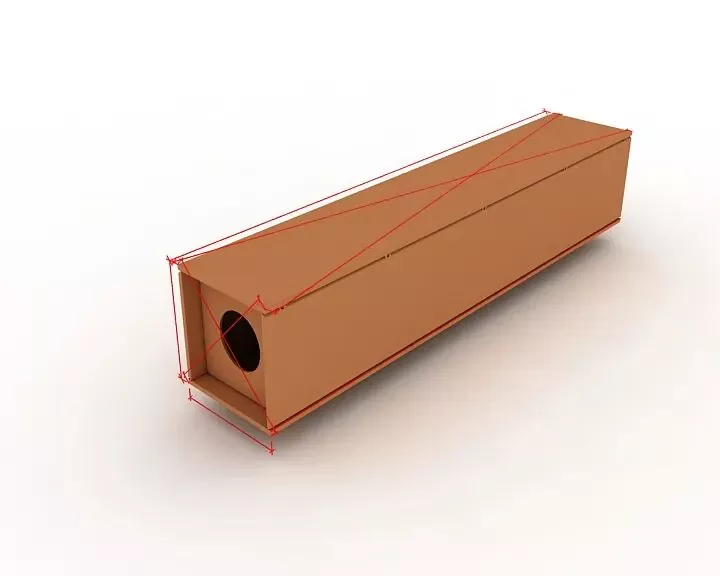

Քայլ 11 Ընդհանուր ստուգում

Ստուգման ընթացքում կենտրոնացեք ստուգելու վրա՝ արդյոք բաղադրիչի երկարությունը, անկյունագծային չափերը և ծայրամասային հատվածի չափերը համապատասխանում են նախագծման և սպեցիֆիկացիայի պահանջներին, և ուղղեք հանդուրժողականությունից դուրս բոլոր մասերը:

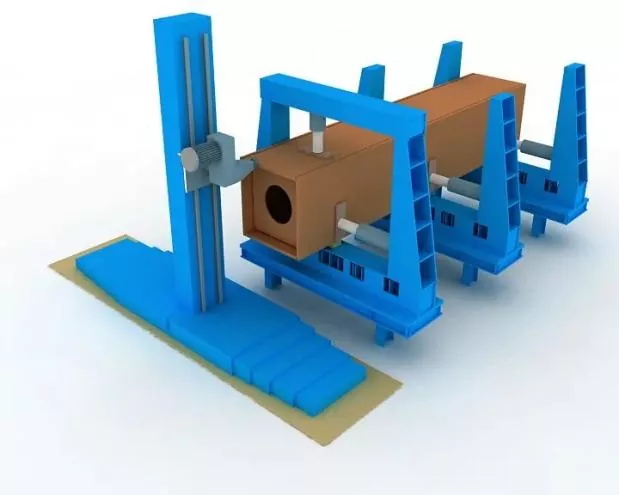

Քայլ 12 Ավերջ ֆրեզերք

Մոնտաժումից և եռակցումից հետո ծայրային երեսը աղալ:

Երաշխավորում է անդամների մակարդակը և զուգահեռությունը ծայրամասային դեմքի և ֆրեզերային կտրիչի միջև:

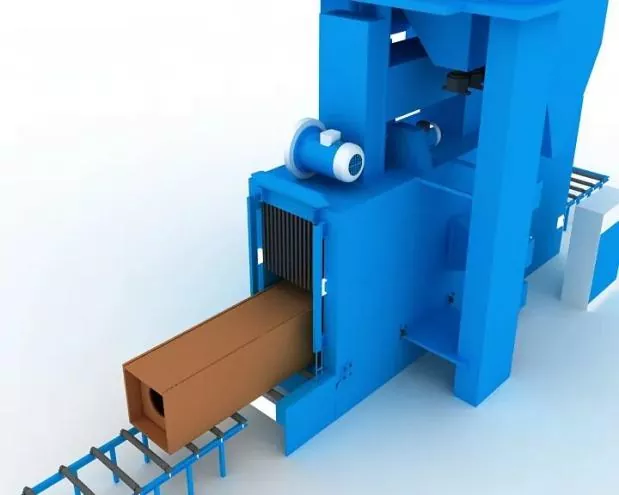

Քայլ 13 Ավազով պայթեցում և ժանգի հեռացում

Ժանգի ամբողջական հեռացում ավազով պայթեցման միջոցով, ինչպես պահանջվում է եռակցումից հետո, այնուհետև տեղափոխել ծածկույթի կառուցմանը:

Մոնտաժման ճշգրտություն

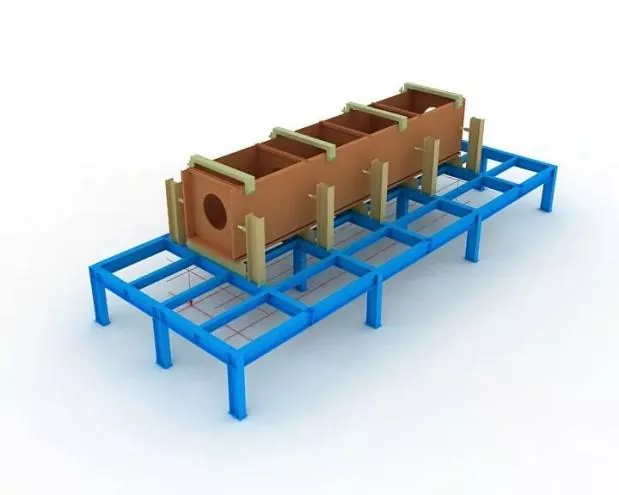

Ժողովի ընթացքում.

● Եռակցման դեֆորմացիան վերահսկելու համար պետք է կիրառվեն համապատասխան զսպող սարքեր:

● Եռակցման կծկման չափերը և ողջամիտ հակադարձ դեֆորմացիան պետք է վերապահված լինեն բաղադրիչի չափերը վերահսկելու և ճիշտ ձևն ապահովելու համար:

Եռակցված միացումների պատրաստման և հավաքման թույլատրելի շեղումները, ինչպես նաև կառուցվածքային բաղադրիչների ծավալային հանդուրժողականությունները պետք է համապատասխանեն պողպատե կոնստրուկցիաների շինարարության որակի ընդունման օրենսգրքի պահանջներին (GB 50205):

Ժողովի դիրքավորման զոդում

Այն պետք է իրականացվի կիսաավտոմատ պինդ մետաղալարով գազային մետաղական աղեղային եռակցման միջոցով (GMAW):

Եռակցող

Եռակցող եռակցողները պետք է ունենան համապատասխան որակավորման վկայականներ, որոնք նշված են շինարարական պողպատե կոնստրուկցիաների եռակցման տեխնիկական բնութագրում (JGJ81):

Կպչուն եռակցման դիրքը

Կպչուն եռակցման դիրքը. Կպչուն եռակցումները պետք է խուսափեն պաշտոնական եռակցման սկզբից և ավարտից և չպետք է տեղադրվեն անկյունների, եզրերի, ծայրերի և այլ կարևոր տարածքների վրա, որոնք ենթակա են կառուցվածքային ամրության և աշխատանքի թերությունների:

T-հոդերի համար կպչուն եռակցումը. Պետք է կատարվի սիմետրիկ երկու կողմից. Միևնույն ժամանակ, ակոսի ներսում կպչուն եռակցումից պետք է հնարավորինս խուսափել:

Ամբողջական ներթափանցմամբ ակոսային եռակցման համար.

Եռակցման թիթեղների հավաքման և եռակցման դիրքերը, ինչպես նաև հոսող և արտահոսող թիթեղները պետք է համապատասխանեն համապատասխան ստանդարտներին.

Եռակցման նյութեր

Եռակցման նյութերը, որոնք օգտագործվում են հավաքման և կպչուն եռակցման համար, պետք է համապատասխանեն պաշտոնական եռակցման նյութերին, այսինքն՝ պետք է ընդունվեն նույն եռակցման նյութերը, ինչ պաշտոնական եռակցման ժամանակ:

Բարձր ամրության և ցածր ամրության պողպատի միջև հավաքման եռակցման համար եռակցման նյութերը պետք է ընտրվեն ցածր ամրության պողպատի դասի համաձայն:
